انتقال قدرت زنجیری

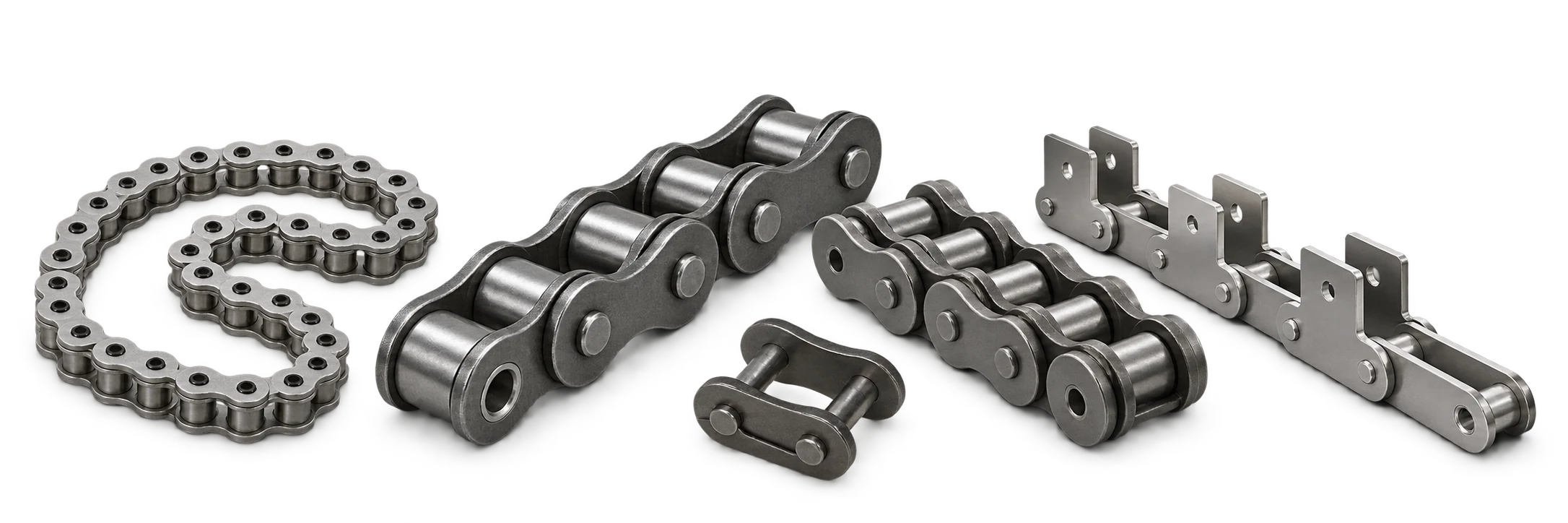

زنجیرهای صنعتی
انتخاب سایز اسمی، تعداد ردیف و نوع اتصال
قیمت زنجیر برای هر متر است؛ خرید زنجیر در مضرب‌های ۳ متر انجام می‌شود. اتصالات به‌صورت عددی هستند.
راهنمای تصویری و جدول ANSI

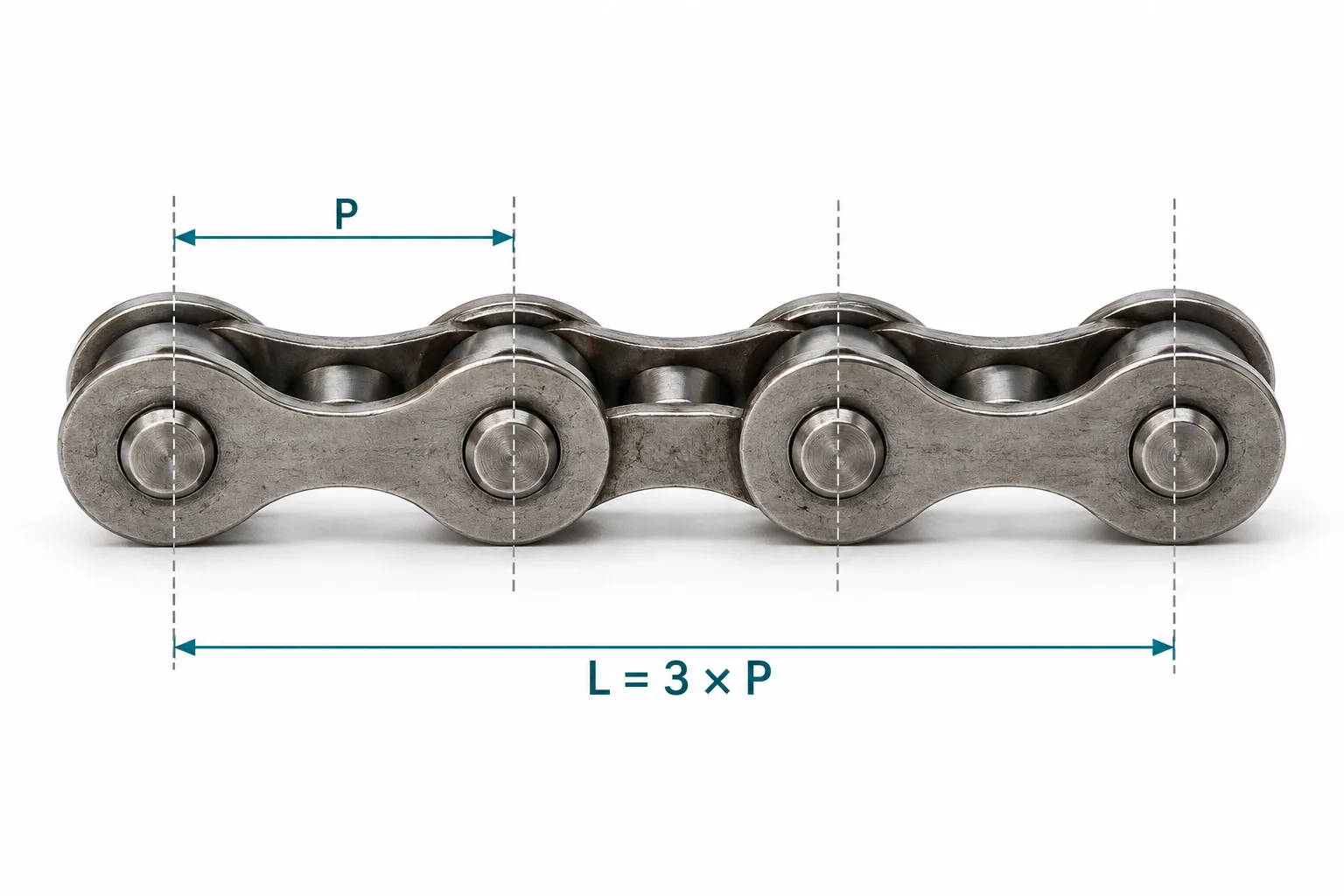

گام P را از مرکز پین‌ها بخوانید
دستگاه را خاموش و ایمن کنید. فاصلهٔ مرکز دو پین متوالی را اندازه بگیرید؛ برای کاهش خطای خواندن، فاصلهٔ چند گام را بر تعداد فاصله‌ها تقسیم کنید. از پین اول تا یازدهم، ۱۰ گام وجود دارد.
جدول مرجع خانوادهٔ ANSI
اعداد زیر مرجع ابعادی Renold A&S هستند، نه اندازه‌گیری یا گواهی انطباق کالاهای فروشگاه. عرض داخلی b₁، فاصلهٔ آزاد بین صفحات داخلی است؛ قطر رولر d₁ را جدا کنترل کنید.
| سایز ANSI | گام (اینچ) | گام P (mm) | عرض داخلی b₁ حداقل | قطر رولر d₁ حداکثر | انتخاب |
|---|---|---|---|---|---|
| #40 | 0.5 | 12.7 | 7.85 | 7.92 | |
| #50 | 0.625 | 15.875 | 9.4 | 10.16 | |
| #60 | 0.75 | 19.05 | 12.57 | 11.91 | |
| #80 | 1 | 25.4 | 15.75 | 15.88 | |
| #100 | 1.25 | 31.75 | 18.9 | 19.05 | |
| #120 | 1.5 | 38.1 | 25.23 | 22.23 | |
| #140 | 1.75 | 44.45 | 25.23 | 25.4 | |
| #160 | 2 | 50.8 | 31.55 | 28.58 | |
| #200 | 2.5 | 63.5 | 37.85 | 39.67 |
ردیف با گام متفاوت است
60-1 تک‌ردیفه و 60-2 دوردیفه‌اند؛ گام هر دو ۱۹٫۰۵ میلی‌متر است. برای زنجیر چندردیفه، فاصلهٔ عرضی ردیف‌ها نیز باید تطبیق داده شود.
قفل و نیم‌قفل را تطبیق دهید
سایز، تعداد ردیف، سری و سازندهٔ اتصال باید با زنجیر سازگار باشند. امکان استفاده از نیم‌قفل و اثر آن بر ظرفیت را از سازنده بررسی کنید؛ صرف یکسان‌بودن گام کافی نیست.
ابعاد، ظرفیت بار را تعیین نمی‌کنند
توان، دور، تعداد دندانهٔ چرخ‌زنجیر، بار ضربه‌ای، روانکاری و محیط کار در انتخاب مؤثرند. نیروی گسیختگی، بار کاری مجاز نیست. زنجیرهای سری B، گام‌بلند و H را خودکار معادل این جدول نگیرید.
