مهار محوری و اتصال شفت به توپی
خارهای صنعتی

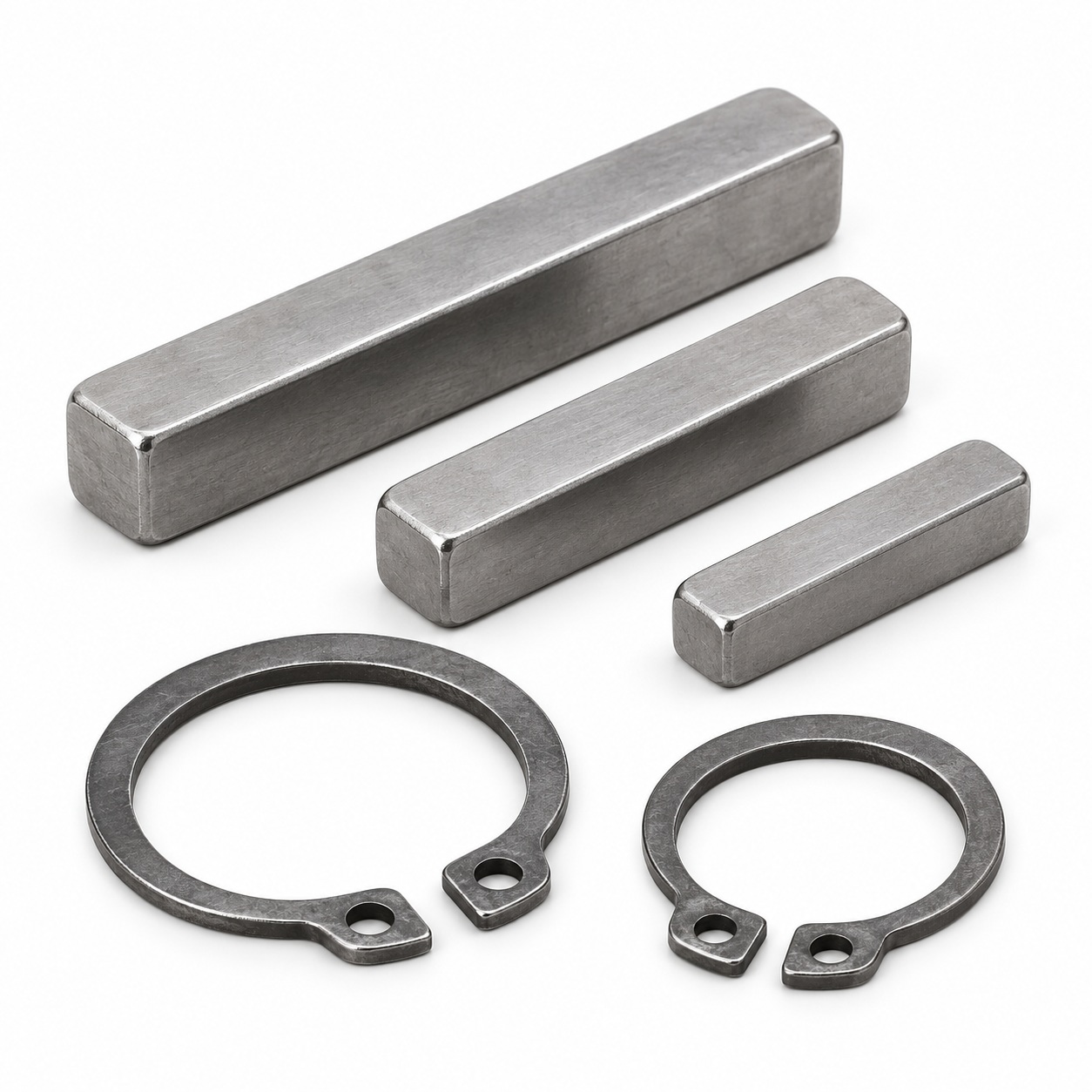

خار روی شفت، خار داخل سوراخ و خار تخت
راهنمای انتخاب و اندازه‌گیری
DIN 471؛ خار بیرونی روی شفت
سایز اسمی، قطر شفت در محل استقرار قطعه است؛ نه قطر آزاد خود خار و نه قطر کف شیار. برای مهار محوری، خار در شیار بیرونی شفت قرار می‌گیرد. عرض و قطر شیار و ضخامت خار را با نقشه و اطلاعات همان سازنده تطبیق دهید.
پیش از اندازه‌گیری، دستگاه را خاموش و ایمن کنید. جنس، تلرانس، بار محوری و دور مجاز باید برای کاربرد واقعی تأیید شوند؛ سایز مشابه، تضمین جایگزینی نیست.
انتخاب مقطع خار تخت از قطر شفت
مرجع محدود DIN 6885-1؛ همه اندازه‌ها میلی‌متر است. طول L را جداگانه مطابق توپی و محاسبات اتصال انتخاب کنید.
| قطر شفت d | مقطع b × h | جست‌وجو |
|---|---|---|
| 6 ≤ d ≤ 8 | 2 × 2 | |
| 8 < d ≤ 10 | 3 × 3 | |
| 10 < d ≤ 12 | 4 × 4 | |
| 12 < d ≤ 17 | 5 × 5 | |
| 17 < d ≤ 22 | 6 × 6 | |
| 22 < d ≤ 30 | 8 × 7 | |
| 30 < d ≤ 38 | 10 × 8 | |
| 38 < d ≤ 44 | 12 × 8 | |
| 44 < d ≤ 50 | 14 × 9 |
کران پایین هر بازه به‌جز ردیف اول باز است. برای قطر بیرون از ۶ تا ۵۰ میلی‌متر، به کاتالوگ سازنده مراجعه کنید. این جدول بیانگر اندازه‌گیری یا گواهی انطباق محصولات فروشگاه نیست؛ DIN 6885-2 را با این جدول یکسان نگیرید.
مراجع فنی: SEEGER، خار DIN 471 و 472 · ELESA+GANTER، جدول DIN 6885-1
قطعهٔ مورد نیاز شما
03 / PARTS DIRECTORY
خارهای مطابق انتخاب شما
SOURCING / ENGINEERED FOR YOUR NEED
قطعهٔ دقیق، شروع یک حرکت مطمئن.
شماره فنی، برند و تعداد مورد نیاز را بفرستید تا امکان تأمین بررسی شود.
درخواست تأمین- 01ثبت مشخصات قطعهکد فنی، برند یا کاربرد
- 02بررسی فنی و تأمینموجودی و تطبیق درخواست
- 03پیگیری درخواستبا شماره پیگیری اختصاصی
REQUEST FOR QUOTATION / 03
از اینجا، تأمین قطعه را شروع کنیم.
برای استعلام قیمت و موجودی، مشخصات قطعه را ثبت کنید.
026 4533 0067ارسال تصویر قطعه در واتساپ
