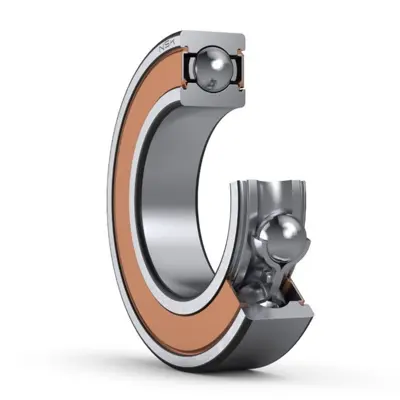

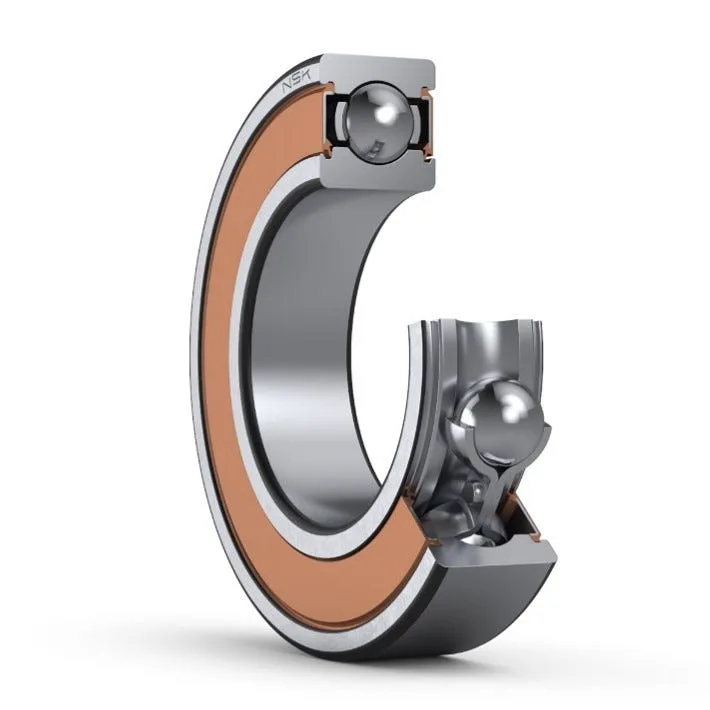

این راهنما برای انتخاب بلبرینگ شیار عمیق NSK با شماره فنی 60/28ADDU تنظیم شده است. شماره فنی کامل، برند و پسوندهای روی بسته‌بندی و قطعه را با نیاز دستگاه تطبیق دهید؛ شباهت ظاهری یا یکسان بودن چند رقم، تأییدکنندهٔ جایگزینی نیست.
ابعاد و تطبیق با محل نصب
ابعاد ثبت‌شدهٔ مدل 60/28ADDU برابر 28 × 52 × 12 میلی‌متر است: قطر داخلی d = 28، قطر خارجی D = 52 و عرض B = 12. قطر داخلی باید با نشیمن شفت، قطر خارجی با محفظه و عرض با فضای نصب مقایسه شود. مقدار تلرانس و انطباق نصب را باید جداگانه از نقشه یا دستورالعمل دستگاه بررسی کرد.
نکات انتخاب این خانواده
در انتخاب این خانواده، نوع پوشش یا آب‌بندی، لقی داخلی و شرایط روانکاری را همراه با سایز بررسی کنید. نوع باز و نسخه‌های دارای پوشش ممکن است الزامات کاری متفاوتی داشته باشند؛ دور مجاز را نباید تنها از شمارهٔ پایه نتیجه گرفت.
شماره فنی و پسوندها
در استعلام و سفارش، کد 60/28ADDU و برند NSK را کامل بنویسید. لقی، نوع قفسه، پوشش، دقت و دیگر ویژگی‌هایی که ممکن است با پسوند مشخص شوند باید از مستندات همان سازنده بررسی شوند؛ از تعمیم معنی تمام پسوندها بین برندهای مختلف خودداری کنید.
اطلاعات موردنیاز برای انتخاب نهایی
ظرفیت بار، سرعت و دمای مجاز، نوع گریس و تلرانس‌های نصب را بدون برگهٔ فنی معتبر قطعی ندانید. برای بررسی فنی، شمارهٔ کامل، تعداد موردنیاز، ابعاد یا عکس نوشته‌های قطعه و شرایط کار دستگاه را همراه استعلام ارسال کنید.
معرفی خانوادهٔ محصول
خلاصهٔ رسمی NSK به فارسی و متن انگلیسی منبع.
Single-Row Deep Groove Ball Bearings
فارسی

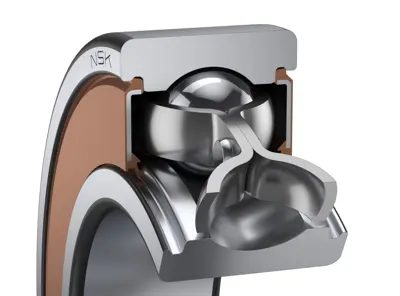

بلبرینگ شیار عمیق تکردیه رایج‌ترین نوع بلبرینغ غلتشی است. شیارهای مسیر در رینگ‌های داخلی و خارجی
یک قوس دایره‌ای با شعاع اندکی بزرگ‌تر از توپ‌ها تشکیل می‌دهند.
علاوه بر نوع باز، این بلبرینگ‌ها ممکن است سپر فلزی داشته باشند یا از قبل با گریس از پیش‌آغشته شده
و با کاسه‌نمد لاستیکی روی یک یا هر دو طرف محفظه شوند. گاهی روی قطر خارجی رینگ خارجی از خار محفظه
استفاده می‌شود.
قفسه‌ها معمولاً از فولاد پرس‌شده ساخته می‌شوند؛ در بلبرینگ‌های بزرگ و نمونه‌های پرسرعت ممکن است
از قفسهٔ برنجی ماشین‌کاری‌شده استفاده شود.
ویژگی‌ها
تحمل بار شعاعی و محوری
بلبرینگ شیار عمیق تکردیه می‌تواند بار شعاعی و بار محوری در هر دو جهت را تحمل کند.
عملکرد اثبات‌شده
این بلبرینگ‌ها رایج‌ترین نوع بلبرینغ هستند و در کاربردهای بسیار متنوعی به‌کار می‌روند.
کاربردها
کاربردهای کم‌صدا و کم‌لرزش
گشتاور اصطکاکی پایین و سرعت دورانی بالا برای تجهیزاتی که باید از نویز و ارتعاش پرهیز شود مناسب است.
Single-row deep groove ball bearings are the most common type of rolling bearing. The raceway grooves in the inner and outer rings form a circular arc with a radius slightly larger than that of the balls.
In addition to open varieties, these bearings may have steel shields or come pre-lubricated with grease maintained by rubber seals installed on one or both sides. Snap rings are sometimes used on the outside diameter of the outer ring.
Cages are generally made of pressed steel, though large bearings and bearings designed for high-speeds may use machined brass cages.
Features
Support radial and axial loads
Single-row DGBBs can sustain radial loads and axial loads in both directions.
Proven performance
DGBBs are the most common type of bearing and are used in countless applications.
Applications
Low noise/vibration applications
DGBBs provide low frictional torque and high rotational speed ideal for equipment where noise and vibration must be avoided.
Industrial motors, servomotors, stepper motors, electric machinery, agricultural machinery (tractors, string trimmers), textile machines, carriers/conveyance, film rolling mills, powder/particle clutches, outboard boat motors, etc.
اطلاعات فنی محصول
جدول Product Information صفحهٔ NSK — فارسی و انگلیسی.
فارسی
واحد نمایش: متریک (طبق صفحهٔ NSK)
شماره فنی
نماد
مقدار
واحد
شرح
60/28ADDU
ابعاد مرزی
نماد
مقدار
واحد
شرح
d
28
mm
قطر سوراخ (محور)
D
52
mm
قطر خارجی
B
12
mm
عرض
r (min.)
0.6
mm
پخ (حداقل)
ظرفیت بار پایه
نماد
مقدار
واحد
شرح
Cr
13700
N
بار دینامیکی پایه
C0r
7400
N
بار استاتیکی پایه
سرعت‌های حدی
نماد
مقدار
واحد
شرح
Grease
8500
min^-1
روانکاری گریس

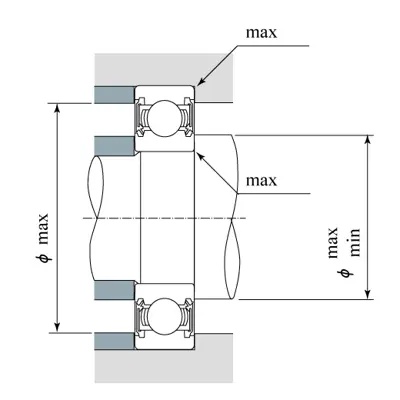

ابعاد shoulder و fillet
نماد
مقدار
واحد
شرح
da (min.)
32
mm
قطر shoulder شفت
da (max.)
34
mm
قطر shoulder شفت
Da (max.)
48
mm
قطر shoulder محفظه
ra (max.)
0.6
mm
شعاع fillet شفت یا محفظه
Dx (min.)
0
mm
قطر شیار خار در محفظه
Cy (max.)
0
mm
فاصلهٔ وجه جانبی رینگ خارجی تا پشت خار
ضرایب محاسبه
نماد
مقدار
واحد
شرح
fo
14.5
ضریب
اطلاعات تکمیلی
نماد
مقدار
واحد
شرح
z
10
تعداد توپ
Dw
7.144
mm
قطر توپ
جرم
نماد
مقدار
واحد
شرح
(approx.)
0.096
kg
مشخصات
سری / نوع
60 series
طرح
( ): None-N, NR
قفسه
( ): قفسه فولاد پرس‌شده
کاسه‌نمد و سپر
DDU: Rubber contact seal on both sides
لقی شعاعی
CN
کلاس تلرانس
کلاس نرمال ISO
English
Display units: Metric
Parts Number
Symbol
Value
Unit
Description
60/28ADDU
Boundary Dimensions
Symbol
Value
Unit
Description
d
28
mm
Bore diameter
D
52
mm
Outside diameter
B
12
mm
Width
r (min.)
0.6
mm
Chamfer dimension
Basic Load Ratings
Symbol
Value
Unit
Description
Cr
13700
N
Basic dynamic load rating
C0r
7400
N
Basic static load rating
Speeds
Symbol
Value
Unit
Description
Grease
8500
min^-1
Grease lubrication
Abutment and Fillet Dimensions
Symbol
Value
Unit
Description
da (min.)
32
mm
Diameter of shaft abutment
da (max.)
34
mm
Diameter of shaft abutment
Da (max.)
48
mm
Diameter of housing abutment
ra (max.)
0.6
mm
Radius of shaft or housing fillet
Dx (min.)
0
mm
Diameter of snap ring recess in the housing
Cy (max.)
0
mm
Distance from outer ring side face to snap ring back face
