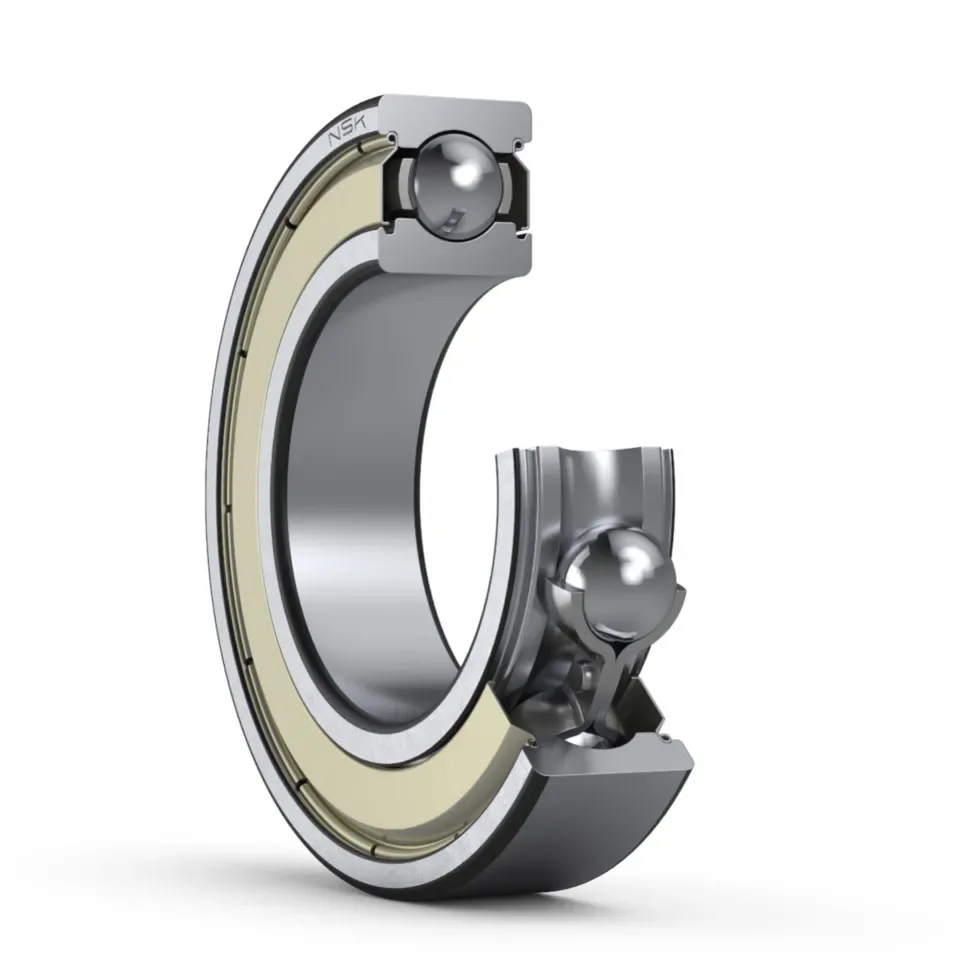

این راهنما برای انتخاب بلبرینگ شیار عمیق NSK با شماره فنی 6232ZZS تنظیم شده است. شماره فنی کامل، برند و پسوندهای روی بسته‌بندی و قطعه را با نیاز دستگاه تطبیق دهید؛ شباهت ظاهری یا یکسان بودن چند رقم، تأییدکنندهٔ جایگزینی نیست.
ابعاد و تطبیق با محل نصب

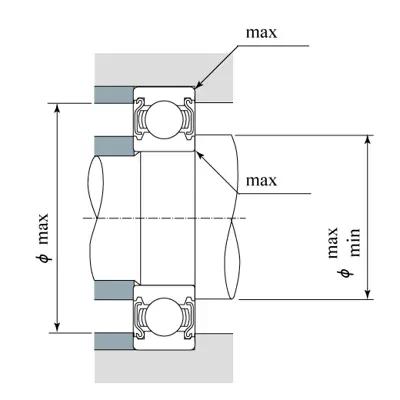

ابعاد ثبت‌شدهٔ مدل 6232ZZS برابر 160 × 290 × 48 میلی‌متر است: قطر داخلی d = 160، قطر خارجی D = 290 و عرض B = 48. قطر داخلی باید با نشیمن شفت، قطر خارجی با محفظه و عرض با فضای نصب مقایسه شود. مقدار تلرانس و انطباق نصب را باید جداگانه از نقشه یا دستورالعمل دستگاه بررسی کرد.
نکات انتخاب این خانواده
در انتخاب این خانواده، نوع پوشش یا آب‌بندی، لقی داخلی و شرایط روانکاری را همراه با سایز بررسی کنید. نوع باز و نسخه‌های دارای پوشش ممکن است الزامات کاری متفاوتی داشته باشند؛ دور مجاز را نباید تنها از شمارهٔ پایه نتیجه گرفت.
شماره فنی و پسوندها
در استعلام و سفارش، کد 6232ZZS و برند NSK را کامل بنویسید. لقی، نوع قفسه، پوشش، دقت و دیگر ویژگی‌هایی که ممکن است با پسوند مشخص شوند باید از مستندات همان سازنده بررسی شوند؛ از تعمیم معنی تمام پسوندها بین برندهای مختلف خودداری کنید.
اطلاعات موردنیاز برای انتخاب نهایی
ظرفیت بار، سرعت و دمای مجاز، نوع گریس و تلرانس‌های نصب را بدون برگهٔ فنی معتبر قطعی ندانید. برای بررسی فنی، شمارهٔ کامل، تعداد موردنیاز، ابعاد یا عکس نوشته‌های قطعه و شرایط کار دستگاه را همراه استعلام ارسال کنید.
معرفی خانوادهٔ محصول
خلاصهٔ رسمی NSK به فارسی و متن انگلیسی منبع.
Single-Row Deep Groove Ball Bearings
فارسی

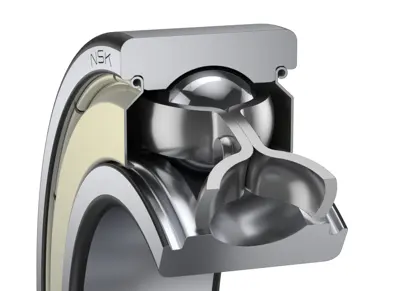

بلبرینگ شیار عمیق تکردیه رایج‌ترین نوع بلبرینغ غلتشی است. شیارهای مسیر در رینگ‌های داخلی و خارجی
یک قوس دایره‌ای با شعاع اندکی بزرگ‌تر از توپ‌ها تشکیل می‌دهند.
علاوه بر نوع باز، این بلبرینگ‌ها ممکن است سپر فلزی داشته باشند یا از قبل با گریس از پیش‌آغشته شده
و با کاسه‌نمد لاستیکی روی یک یا هر دو طرف محفظه شوند. گاهی روی قطر خارجی رینگ خارجی از خار محفظه
استفاده می‌شود.
قفسه‌ها معمولاً از فولاد پرس‌شده ساخته می‌شوند؛ در بلبرینگ‌های بزرگ و نمونه‌های پرسرعت ممکن است
از قفسهٔ برنجی ماشین‌کاری‌شده استفاده شود.
ویژگی‌ها
تحمل بار شعاعی و محوری
بلبرینگ شیار عمیق تکردیه می‌تواند بار شعاعی و بار محوری در هر دو جهت را تحمل کند.
عملکرد اثبات‌شده
این بلبرینگ‌ها رایج‌ترین نوع بلبرینغ هستند و در کاربردهای بسیار متنوعی به‌کار می‌روند.
کاربردها
کاربردهای کم‌صدا و کم‌لرزش
گشتاور اصطکاکی پایین و سرعت دورانی بالا برای تجهیزاتی که باید از نویز و ارتعاش پرهیز شود مناسب است.
Single-row deep groove ball bearings are the most common type of rolling bearing. The raceway grooves in the inner and outer rings form a circular arc with a radius slightly larger than that of the balls.
In addition to open varieties, these bearings may have steel shields or come pre-lubricated with grease maintained by rubber seals installed on one or both sides. Snap rings are sometimes used on the outside diameter of the outer ring.
Cages are generally made of pressed steel, though large bearings and bearings designed for high-speeds may use machined brass cages.
Features
Support radial and axial loads
Single-row DGBBs can sustain radial loads and axial loads in both directions.
Proven performance
DGBBs are the most common type of bearing and are used in countless applications.
Applications
Low noise/vibration applications
DGBBs provide low frictional torque and high rotational speed ideal for equipment where noise and vibration must be avoided.
Industrial motors, servomotors, stepper motors, electric machinery, agricultural machinery (tractors, string trimmers), textile machines, carriers/conveyance, film rolling mills, powder/particle clutches, outboard boat motors, etc.
اطلاعات فنی محصول
جدول Product Information صفحهٔ NSK — فارسی و انگلیسی.
