HR30204C-A-NSK

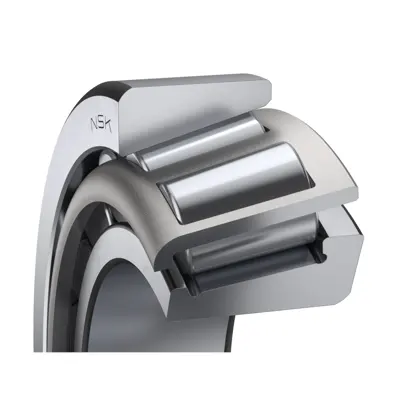

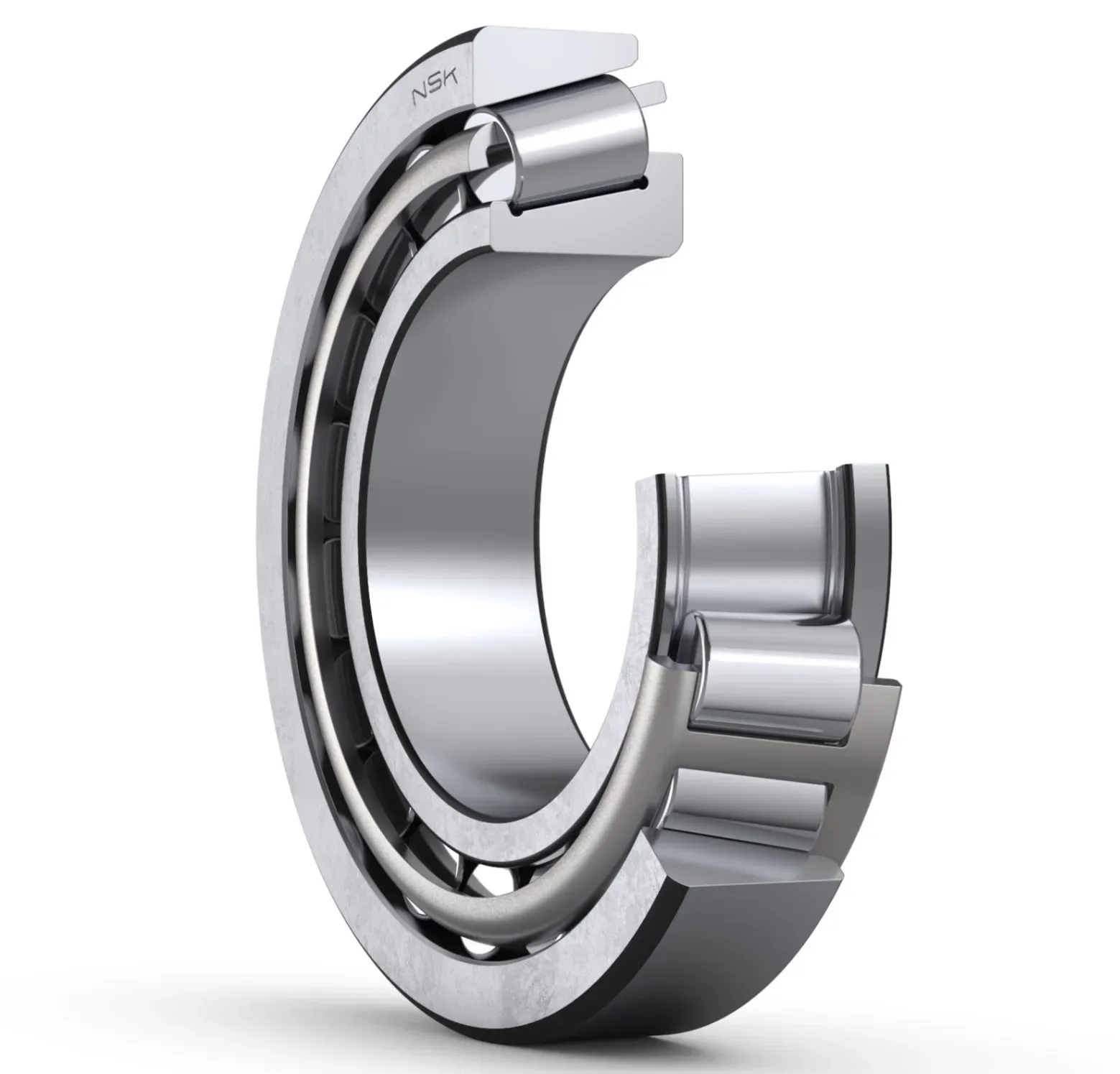

رولبرینگ مخروطی NSK HR30204C-A-

شناسه و مشخصات ثبت‌شده

شماره فنی: HR30204C-A-
برند: NSK
دسته‌بندی: رولبرینگ مخروطی
قطر داخلی d: 20mm
قطر خارجی D: 47mm
عرض B: 14mm
قطر داخلی d: 20mm
قطر خارجی D: 47mm
عرض کل T: 14mm
پخ حداقل r: 0.3mm

صفحهٔ رسمی سازنده
فایل DXF مرجع کاوش برای اتوکد (DXF)

توضیحات محصول

راهنمای فنی و انتخاب قطعه

این راهنما برای انتخاب رولبرینگ مخروطی NSK با شماره فنی HR30204C-A- تنظیم شده است. شماره فنی کامل، برند و پسوندهای روی بسته‌بندی و قطعه را با نیاز دستگاه تطبیق دهید؛ شباهت ظاهری یا یکسان بودن چند رقم، تأییدکنندهٔ جایگزینی نیست.

ابعاد و تطبیق با محل نصب

ابعاد ثبت‌شدهٔ مدل HR30204C-A- برابر 20 × 47 × 14 میلی‌متر است: قطر داخلی d = 20، قطر خارجی D = 47 و عرض B = 14. قطر داخلی باید با نشیمن شفت، قطر خارجی با محفظه و عرض با فضای نصب مقایسه شود. مقدار تلرانس و انطباق نصب را باید جداگانه از نقشه یا دستورالعمل دستگاه بررسی کرد.

نکات انتخاب این خانواده

کد مجموعه و کد رینگ داخلی و خارجی را با هم تطبیق دهید. شباهت یکی از دو شماره برای انتخاب مجموعه کافی نیست. چیدمان نصب، لقی یا پیش‌بار باید مطابق دستورالعمل مجموعه تعیین شود.

شماره فنی و پسوندها

در استعلام و سفارش، کد HR30204C-A- و برند NSK را کامل بنویسید. لقی، نوع قفسه، پوشش، دقت و دیگر ویژگی‌هایی که ممکن است با پسوند مشخص شوند باید از مستندات همان سازنده بررسی شوند؛ از تعمیم معنی تمام پسوندها بین برندهای مختلف خودداری کنید.

اطلاعات موردنیاز برای انتخاب نهایی

ظرفیت بار، سرعت و دمای مجاز، نوع گریس و تلرانس‌های نصب را بدون برگهٔ فنی معتبر قطعی ندانید. برای بررسی فنی، شمارهٔ کامل، تعداد موردنیاز، ابعاد یا عکس نوشته‌های قطعه و شرایط کار دستگاه را همراه استعلام ارسال کنید.

اطلاعات فنی محصول

جدول Product Information صفحهٔ NSK — فارسی و انگلیسی.

فارسی

واحد نمایش: متریک (طبق صفحهٔ NSK)

Designations

نماد	مقدار	واحد	شرح
HR30204C-A-

ابعاد مرزی

نماد	مقدار	واحد	شرح
d	20	mm	قطر سوراخ (محور)
D	47	mm	قطر خارجی
T	15.25	mm	Total width
B	14	mm	Width of inner ring
C	12	mm	Width of outer ring
Cup r (min.)	1	mm	Chamfer dimension of outer ring (Cup)
Cone r (min.)	0.3	mm	Chamfer dimension of inner ring (Cone)

ظرفیت بار پایه

نماد	مقدار	واحد	شرح
Cr	29400	N	بار دینامیکی پایه
C0r	24000	N	بار استاتیکی پایه

سرعت‌های حدی

نماد	مقدار	واحد	شرح
Mechanical (Jet lubrication)	16000	min^-1	Properly designed and controlled jet lubrication
Grease	8000	min^-1	روانکاری گریس
Oil (Oil-bath)	11000	min^-1	روانکاری حمام روغن

Dimensions

نماد	مقدار	واحد	شرح
a	13	mm	Effective load center

ابعاد shoulder و fillet

نماد	مقدار	واحد	شرح
da (min.)	24	mm	قطر shoulder شفت
Db (min.)	44	mm	قطر shoulder محفظه
Da (min.)	37	mm	قطر shoulder محفظه
Da (max.)	41	mm	قطر shoulder محفظه
Sa	2	mm	Minimum width of space required in housing on large side face
Sb	3	mm	Minimum width of space required in housing on small side face
db (max.)	26	mm	قطر shoulder شفت
ra (max.)	0.3	mm	Radius of shaft or housing fillet of inner ring
ra (max.)	1	mm	Radius of shaft or housing fillet of outer ring

ضرایب محاسبه

نماد	مقدار	شرح
e	0.55	Constant
Y0	0.6	Axial load Factors
Y1	1.1	Axial load Factors

جرم

نماد	مقدار	واحد	شرح
(approx.)	0.126	kg

مشخصات

Contact angle	C: about 20°
قفسه	( ): قفسه فولاد پرس‌شده

English

Display units: Metric

Designations

Symbol	Value	Unit	Description
HR30204C-A-

Boundary Dimensions

Symbol	Value	Unit	Description
d	20	mm	Bore diameter
D	47	mm	Outside diameter
T	15.25	mm	Total width
B	14	mm	Width of inner ring
C	12	mm	Width of outer ring
Cup r (min.)	1	mm	Chamfer dimension of outer ring (Cup)
Cone r (min.)	0.3	mm	Chamfer dimension of inner ring (Cone)

Basic Load Ratings

Symbol	Value	Unit	Description
Cr	29400	N	Basic dynamic load rating
C0r	24000	N	Basic static load rating

Speeds

Symbol	Value	Unit	Description
Mechanical (Jet lubrication)	16000	min^-1	Properly designed and controlled jet lubrication
Grease	8000	min^-1	Grease lubrication
Oil (Oil-bath)	11000	min^-1	Oil-bath lubrication

Dimensions

Symbol	Value	Unit	Description
a	13	mm	Effective load center

Abutment and Fillet Dimensions

Symbol	Value	Unit	Description
da (min.)	24	mm	Diameter of shaft abutment
Db (min.)	44	mm	Diameter of housing abutment
Da (min.)	37	mm	Diameter of housing abutment
Da (max.)	41	mm	Diameter of housing abutment
Sa	2	mm	Minimum width of space required in housing on large side face
Sb	3	mm	Minimum width of space required in housing on small side face
db (max.)	26	mm	Diameter of shaft abutment
ra (max.)	0.3	mm	Radius of shaft or housing fillet of inner ring
ra (max.)	1	mm	Radius of shaft or housing fillet of outer ring

Calculation factors

Symbol	Value	Description
e	0.55	Constant
Y0	0.6	Axial load Factors
Y1	1.1	Axial load Factors

Mass

Symbol	Value	Unit	Description
(approx.)	0.126	kg

Properties

Contact angle	C: about 20°
Cage	( ): Pressed steel cage
