توضیحات محصول
راهنمای فنی و انتخاب قطعه

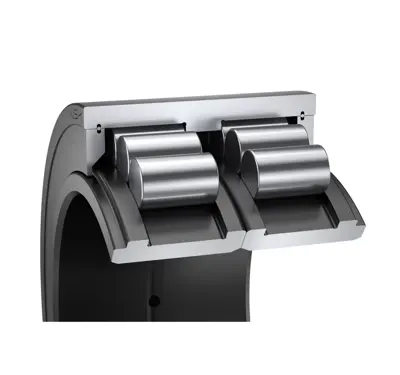

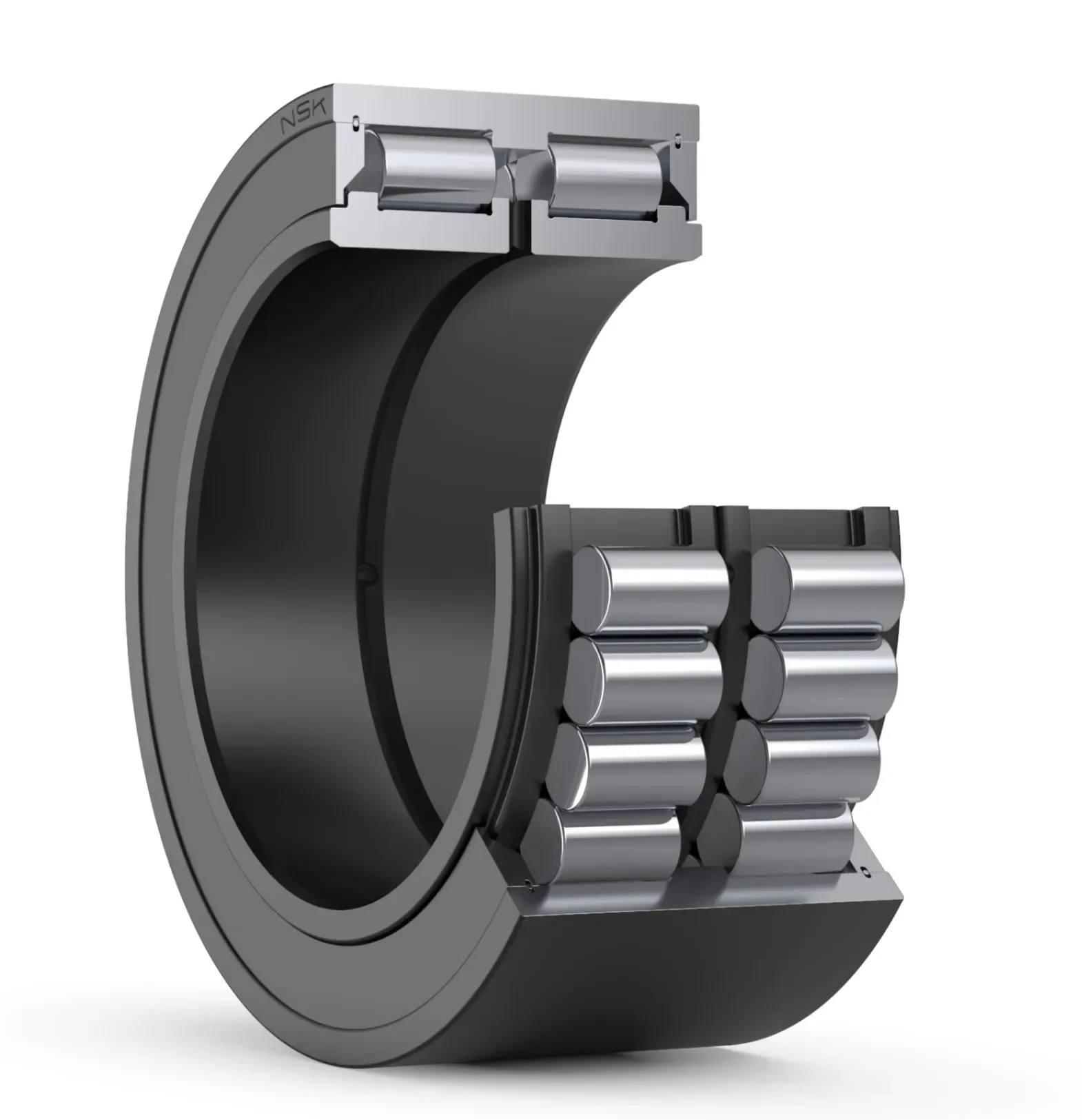

این راهنما برای انتخاب رولبرینگ استوانه‌ای NSK با شماره فنی RS-5060 تنظیم شده است. شماره فنی کامل، برند و پسوندهای روی بسته‌بندی و قطعه را با نیاز دستگاه تطبیق دهید؛ شباهت ظاهری یا یکسان بودن چند رقم، تأییدکنندهٔ جایگزینی نیست.
ابعاد و تطبیق با محل نصب

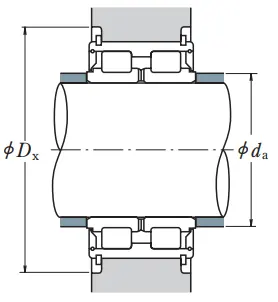

ابعاد ثبت‌شدهٔ مدل RS-5060 برابر 300 × 460 × 218 میلی‌متر است: قطر داخلی d = 300، قطر خارجی D = 460 و عرض B = 218. قطر داخلی باید با نشیمن شفت، قطر خارجی با محفظه و عرض با فضای نصب مقایسه شود. مقدار تلرانس و انطباق نصب را باید جداگانه از نقشه یا دستورالعمل دستگاه بررسی کرد.
نکات انتخاب این خانواده
طرح‌های N، NU، NJ و NUP را صرفاً به‌دلیل سایز یکسان جایگزین نکنید. آرایش رینگ‌ها و محدودیت حرکت محوری در انتخاب این خانواده اهمیت دارد و باید با نقشهٔ مجموعه تطبیق داده شود.
شماره فنی و پسوندها
در استعلام و سفارش، کد RS-5060 و برند NSK را کامل بنویسید. لقی، نوع قفسه، پوشش، دقت و دیگر ویژگی‌هایی که ممکن است با پسوند مشخص شوند باید از مستندات همان سازنده بررسی شوند؛ از تعمیم معنی تمام پسوندها بین برندهای مختلف خودداری کنید.
اطلاعات موردنیاز برای انتخاب نهایی
ظرفیت بار، سرعت و دمای مجاز، نوع گریس و تلرانس‌های نصب را بدون برگهٔ فنی معتبر قطعی ندانید. برای بررسی فنی، شمارهٔ کامل، تعداد موردنیاز، ابعاد یا عکس نوشته‌های قطعه و شرایط کار دستگاه را همراه استعلام ارسال کنید.
