DB 232x267x21TTO

توضیحات محصول

کاسه نمد TTO تیپ DB سایز 232 × 267 × 21 میلی‌متر با قطر داخلی 232.00، قطر خارجی 267.00 و ضخامت 21.00 میلی‌متر در جدول ابعادی کاتالوگ TTO آمده است. این سه اندازه باید همراه با تیپ DB با قطعهٔ قبلی یا نقشهٔ مجموعه تطبیق داده شوند.

ساختار و توضیحات فنی

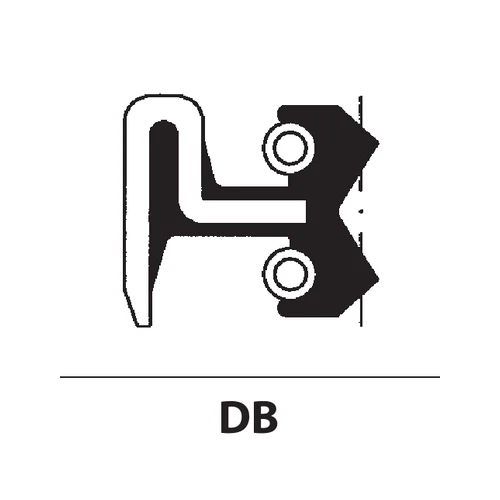

کاسه نمد DB از نوع بدنه با سطح خارجی فلزی است و دارای دو لبهٔ فنردار است و در کاربردهای جداسازی دو سیال به کار می‌رود؛ فضای بین لبه‌ها مطابق دستورالعمل مجموعه روانکاری می‌شود. شکل مقطع این تیپ، آرایش لبه‌ها و محل فنر را مشخص می‌کند؛ یکسان‌بودن سه اندازه به‌تنهایی نشان‌دهندهٔ یکسان‌بودن عملکرد دو تیپ نیست.

جدول ابعادی و انتخاب سایز

ابعاد نامی این قلم به ترتیب d × D × B برابر 232 × 267 × 21 میلی‌متر است. d قطر داخلی اسمی، D قطر خارجی اسمی و B ضخامت ثبت‌شده در جدول است. قطر واقعی لبهٔ لاستیکی در حالت آزاد می‌تواند با قطر اسمی شفت تفاوت داشته باشد؛ انتخاب را بر پایهٔ اندازهٔ نامی و نقشه انجام دهید.

اجرای درج‌شده در کاتالوگ

یادداشت این ردیف: SSGD. این یادداشت جزئی از مشخصات تطبیق است؛ معنی اختصارات و ترکیب دقیق مواد باید هنگام سفارش با کاتالوگ یا مشخصات تأمین‌کننده کنترل شود.

جنس و سازگاری با شرایط کاری

انتخاب ترکیب لاستیک به نوع روغن یا گریس، دمای کار و سرعت نسبی بستگی دارد. جنس قطعی NBR یا FPM، سختی، دمای مجاز و مقاومت شیمیایی این قلم بدون تأیید همان اجرای عرضه‌شده اعلام نمی‌شود. صرف نام TTO یا یکسان‌بودن ابعاد، مبنای انتخاب جنس نیست.

راهنمای نصب و سفارش

برای سفارش، تیپ DB، اندازهٔ 232 × 267 × 21 میلی‌متر و تعداد مورد نیاز را اعلام کنید. شفت و نشیمن باید تمیز و بدون پلیسه باشند؛ لبهٔ آب‌بندی هنگام عبور از شیار یا لبهٔ تیز محافظت شود. جهت نصب و روانکاری اولیه را مطابق نقشهٔ مجموعه تعیین کنید و نیرو را یکنواخت به بدنه وارد کنید. قیمت و شرایط تأمین این قلم با استعلام مشخص می‌شود.
