TBR 75x95x13TTO

توضیحات محصول

کاسه نمد TTO تیپ TBR سایز 75 × 95 × 13 میلی‌متر با قطر داخلی 75.00، قطر خارجی 95.00 و ضخامت 13.00 میلی‌متر در جدول ابعادی کاتالوگ TTO آمده است. این سه اندازه باید همراه با تیپ TBR با قطعهٔ قبلی یا نقشهٔ مجموعه تطبیق داده شوند.

ساختار و توضیحات فنی

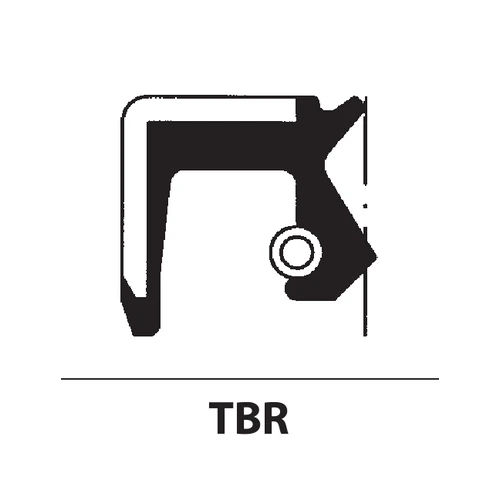

کاسه نمد TBR از نوع بدنهٔ فلزی با آرایش لبهٔ برگشته مطابق نقشه است و دارای لبهٔ اصلی فنردار و لبهٔ کمکی است؛ لبهٔ اصلی سیال را نگه می‌دارد و لبهٔ کمکی ورود آلودگی از سمت بیرون را محدود می‌کند. شکل مقطع این تیپ، آرایش لبه‌ها و محل فنر را مشخص می‌کند؛ یکسان‌بودن سه اندازه به‌تنهایی نشان‌دهندهٔ یکسان‌بودن عملکرد دو تیپ نیست.

جدول ابعادی و انتخاب سایز

ابعاد نامی این قلم به ترتیب d × D × B برابر 75 × 95 × 13 میلی‌متر است. d قطر داخلی اسمی، D قطر خارجی اسمی و B ضخامت ثبت‌شده در جدول است. قطر واقعی لبهٔ لاستیکی در حالت آزاد می‌تواند با قطر اسمی شفت تفاوت داشته باشد؛ انتخاب را بر پایهٔ اندازهٔ نامی و نقشه انجام دهید.

اجرای درج‌شده در کاتالوگ

یادداشت این ردیف: GD. این یادداشت جزئی از مشخصات تطبیق است؛ معنی اختصارات و ترکیب دقیق مواد باید هنگام سفارش با کاتالوگ یا مشخصات تأمین‌کننده کنترل شود.

جنس و سازگاری با شرایط کاری

انتخاب ترکیب لاستیک به نوع روغن یا گریس، دمای کار و سرعت نسبی بستگی دارد. جنس قطعی NBR یا FPM، سختی، دمای مجاز و مقاومت شیمیایی این قلم بدون تأیید همان اجرای عرضه‌شده اعلام نمی‌شود. صرف نام TTO یا یکسان‌بودن ابعاد، مبنای انتخاب جنس نیست.

راهنمای نصب و سفارش

برای سفارش، تیپ TBR، اندازهٔ 75 × 95 × 13 میلی‌متر و تعداد مورد نیاز را اعلام کنید. شفت و نشیمن باید تمیز و بدون پلیسه باشند؛ لبهٔ آب‌بندی هنگام عبور از شیار یا لبهٔ تیز محافظت شود. جهت نصب و روانکاری اولیه را مطابق نقشهٔ مجموعه تعیین کنید و نیرو را یکنواخت به بدنه وارد کنید. قیمت و شرایط تأمین این قلم با استعلام مشخص می‌شود.
