VC 45x50x2TTO

توضیحات محصول

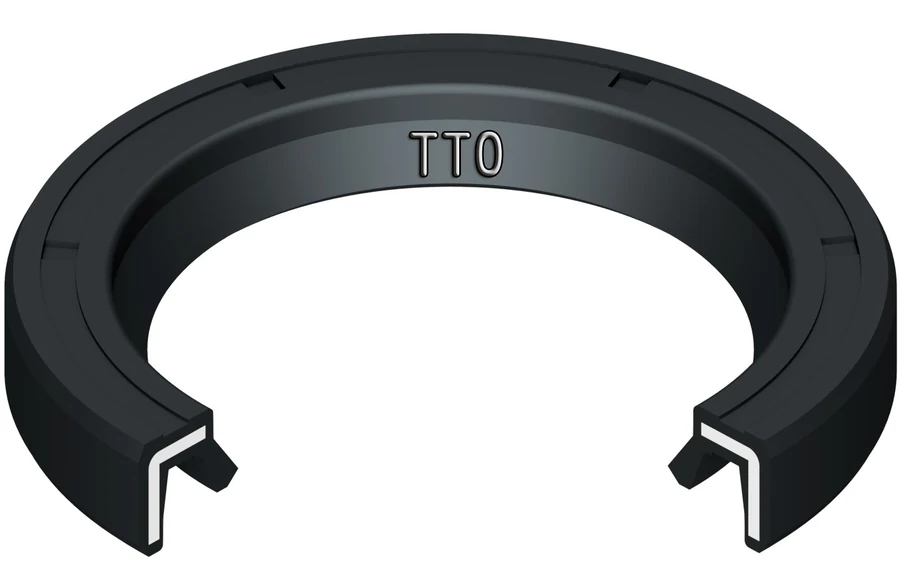

کاسه نمد TTO تیپ VC سایز 45 × 50 × 2 میلی‌متر با قطر داخلی 45.0، قطر خارجی 50.0 و ضخامت 2.0 میلی‌متر در جدول ابعادی کاتالوگ TTO آمده است. این سه اندازه باید همراه با تیپ VC با قطعهٔ قبلی یا نقشهٔ مجموعه تطبیق داده شوند.

ساختار و توضیحات فنی

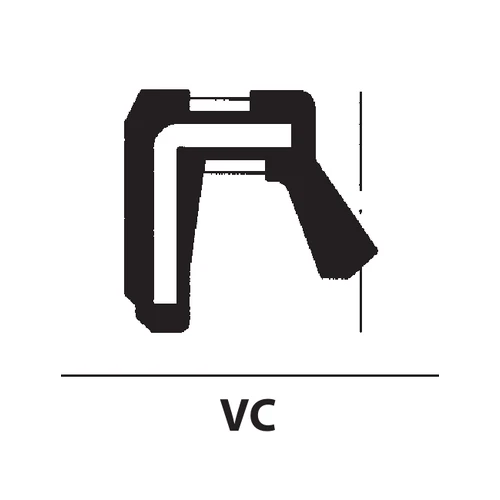

کاسه نمد VC از نوع بدنهٔ فلزی با پوشش خارجی لاستیکی است و لبهٔ آب‌بندی بدون فنر دارد. این ساختار برای نگه‌داشتن گریس و حفاظت در برابر آلودگی، مطابق شرایط کاربرد همان تیپ، به کار می‌رود. شکل مقطع این تیپ، آرایش لبه‌ها و محل فنر را مشخص می‌کند؛ یکسان‌بودن سه اندازه به‌تنهایی نشان‌دهندهٔ یکسان‌بودن عملکرد دو تیپ نیست.

جدول ابعادی و انتخاب سایز

ابعاد نامی این قلم به ترتیب d × D × B برابر 45 × 50 × 2 میلی‌متر است. d قطر داخلی اسمی، D قطر خارجی اسمی و B ضخامت ثبت‌شده در جدول است. قطر واقعی لبهٔ لاستیکی در حالت آزاد می‌تواند با قطر اسمی شفت تفاوت داشته باشد؛ انتخاب را بر پایهٔ اندازهٔ نامی و نقشه انجام دهید.

جنس و سازگاری با شرایط کاری

انتخاب ترکیب لاستیک به نوع روغن یا گریس، دمای کار و سرعت نسبی بستگی دارد. جنس قطعی NBR یا FPM، سختی، دمای مجاز و مقاومت شیمیایی این قلم بدون تأیید همان اجرای عرضه‌شده اعلام نمی‌شود. صرف نام TTO یا یکسان‌بودن ابعاد، مبنای انتخاب جنس نیست.

راهنمای نصب و سفارش

برای سفارش، تیپ VC، اندازهٔ 45 × 50 × 2 میلی‌متر و تعداد مورد نیاز را اعلام کنید. شفت و نشیمن باید تمیز و بدون پلیسه باشند؛ لبهٔ آب‌بندی هنگام عبور از شیار یا لبهٔ تیز محافظت شود. جهت نصب و روانکاری اولیه را مطابق نقشهٔ مجموعه تعیین کنید و نیرو را یکنواخت به بدنه وارد کنید. قیمت و شرایط تأمین این قلم با استعلام مشخص می‌شود.
